Ultrasone akoestische transducer

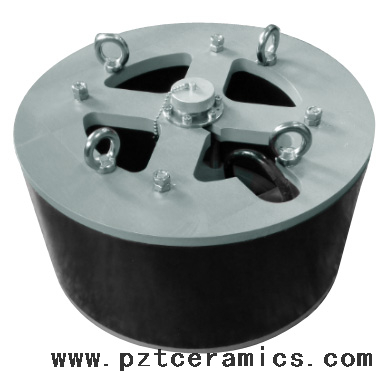

C-2800 Type Ring Transducer
De ultrasone akoestische transducer wordt bediend door het piëzo-elektrische effect van een kristal piëzo-elektrisch keramiek of het magnetostrictieve effect van een ijzernickellegering. We gebruiken elektrostrictieve effecten en piëzo -elektrische effecten om echografie te produceren en te ontvangen. Wanneer de sonar ultrasone golven uitzendt, wordt de ultrasone oscillatiespanning toegepast op beide uiteinden van het kristalplaat. Dus de dikte van het kristal zal veranderen met de ultrasone oscillatiespanning, wat resulteert in ultrasone trillingen. Het kristal trilt om de door het omringende water gegenereerde straling te bevorderen.
De prestatieparameter Tabel 1:
Backstructuur: | Vergelijkbaar met luchtstructuurstructuur |
Werkfrequentieband: | 1kHz ～ 8kHz |
Resonant frequentie: | 2.8kHz |
| Horizontaal b eam: | omnidirectioneel |
Resonance Point Transmission Response: | 139dB Re 1μPa/V bij 1 m |
Maximaal invoervermogen: | 2000W (10% duty cycle) |
Werkende diepte: | 400 m |
Gewicht in de lucht: | 20kg |
Werktemperatuur: | -5 ℃～+70 ℃ |
Opslagtemperatuur: | -40 ℃～+80 ℃ |
De prestatieparameter Tabel 2:
Backstructuur: | Overloopstructuur |
Werkfrequentieband: | 1,5 kHz ～ 5 kHz |
Resonant frequentie: | 2.2kHz |
| Horizontaal b eam: | omnidirectioneel |
Resonance Point Transmission Response: | 146dB RE 1μPa/V bij 1 m |
Maximaal invoervermogen: | 2000W (10% duty cycle) |
Werkende diepte: | onbeperkt |
Gewicht in de lucht: | 20kg |
Werktemperatuur: | -5 ℃～+70 ℃ |
Opslagtemperatuur: | -40 ℃～+80 ℃ |
Toepassing: Ultrasone akoestische transducer wordt gebruikt voor onderwater sonar -transducer en mariene detectie.
Weifang Jude Electronic Co., Ltd is een fabrikant van piëzo -elektrische keramische componenten , we zijn al 20 jaar bezig met deze branche, we hebben onze eigen fabriek, ervaren technisch personeel, we behalen de ISO 9001 -certificering.
We werken samen met de binnenlandse eersteklas universiteiten, richten een professionele piëzo-elektrische keramische R & D-kamer op, met al deze ondersteuning kunnen we de beste productkwaliteit en beste service bieden.
Research and Development Institute: www.xjtcyjy.com
Certificering:
Fabriek:
Verzending:
De meeste producten van onze producten door Air via Express Company , zoals DHL, UPS, TNT , EMS enz.
Transporttijd : een week kan een klantkantoor aankomen nadat we van ons hebben verzonden .
, hebben we voldoende schuim innerlijke verpakking en huidverpakking .
