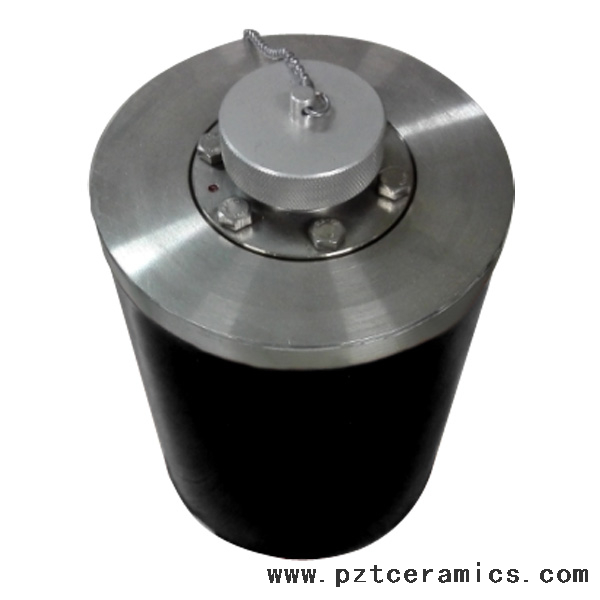

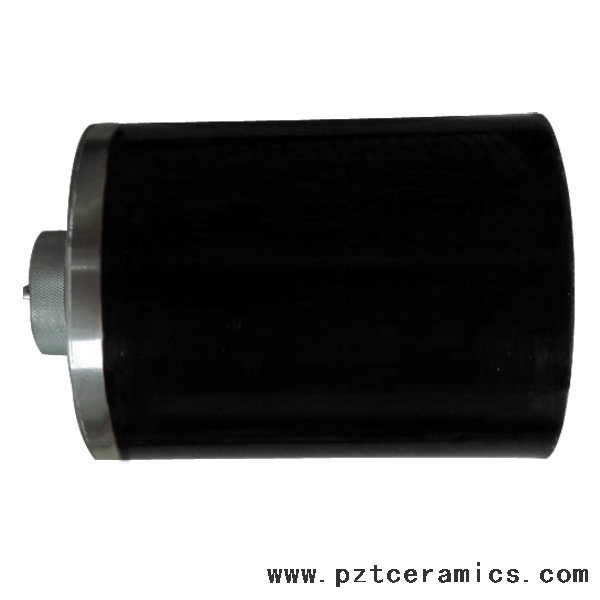

C-11K type buis waterdichte ultrasone transducer
De China onderwatertransducers zijn meestal enkele frequentiebezenders, maar ze kunnen meerdere zenders en ontvangers bevatten voor verschillende frequenties. Wanneer de sonar ultrasone golven uitzendt, wordt de ultrasone oscillatiespanning toegepast op beide uiteinden van het kristalplaat. Dus de dikte van het kristal zal veranderen met de ultrasone oscillatiespanning, wat resulteert in ultrasone trillingen. Het kristal trilt om de door het omringende water gegenereerde straling te bevorderen.
1) Piëzo -elektrische chipclassificatie: Black Chip P4 -serie en Yellow Chip P8 -serie;
2) Frequentieclassificatie: laagfrequente series (17-23 kHz), intermediaire frequentieserie (25-28 kHz), gemiddelde en hoogfrequente series (33-60 kHz) en hoogfrequente series (68-200 kHz);
3) Power Classificatie: 30W -serie (inclusief 35W), 50W -serie (inclusief 60W), 100W -serie (inclusief 80 W) en andere onconventionele kracht;
4) Vormclassificatie: rechte kolom en hoorntype
De prestatieparameter Tabel 1:
Bedrijfsfrequentieband: | 8kHz ~ 20 kHz |
Resonant frequentie: | 11kHz |
Horizontale balk: | omnidirectioneel |
Verticale balk: | 45 graden (-3DB) |
Maximaal invoervermogen: | 800W |
Geluidsbronniveau: | 195DB (11kHz) |
Werk diepte: | 500 m |
Maximale diameter: | 106m |
Hoogte: | 150 mm |
Gewicht in de lucht: | 4,5 kg |
Werktemperatuur: | -5 ℃ ~ +70 ℃ |
Opslagtemperatuur: | -40 ℃ ~ +80 ℃ |
Zendspanningsresponscurve
Zendspanningsresponstabel
Freq uenc y （KHz) | Zendspanningsrespons （DB） |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |
Horizontale directiviteit
Verticale directiviteit
Toepassing: Ultrasone akoestische transducer wordt gebruikt voor mariene detectie en onderwatertransducer.
Weifang Jude Electronic Co., Ltd is een fabrikant van piëzo -elektrische keramische componenten , we zijn al 20 jaar bezig met deze branche, we hebben onze eigen fabriek, ervaren technisch personeel, we behalen de ISO 9001 -certificering.
We werken samen met de binnenlandse eersteklas universiteiten, richten een professionele piëzo-elektrische keramische R & D-kamer op, met al deze ondersteuning kunnen we de beste productkwaliteit en beste service bieden.
Research and Development Institute: www.xjtcyjy.com
Certificering:
Fabriek:
Verzending:
De meeste producten van onze producten door Air via Express Company , zoals DHL, UPS, TNT , EMS enz .
Transporttijd : een week kan een klantkantoor aankomen Nadat we van ons hebben verzonden .
, hebben we voldoende schuim innerlijke verpakking en huidverpakking .
