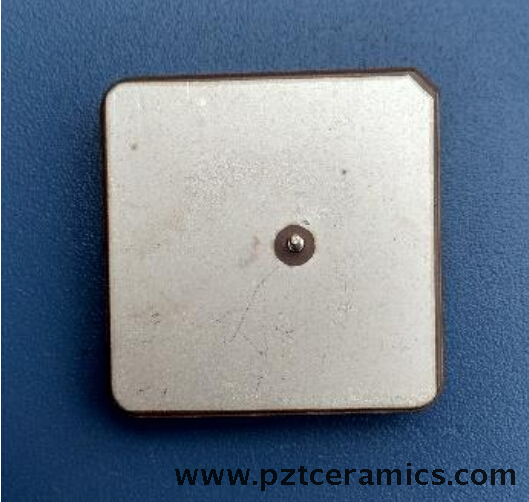

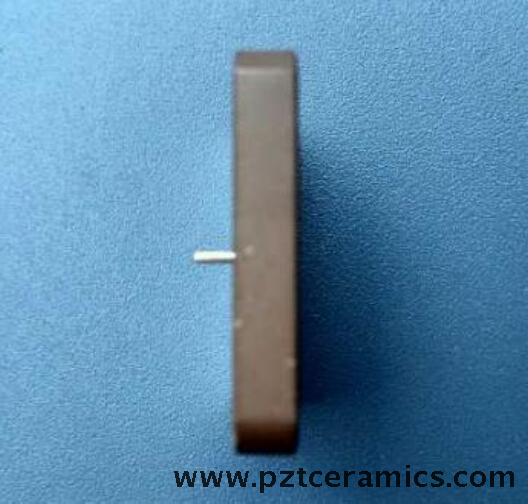

GPS -keramische antenne -specificatie
GPS -passieve keramische antenne , die de voordelen heeft van klein formaat en een laag stroomverbruik, kan een signaal van GPSL 1 -frequentie en gebruik in het automobielnavigatiesysteem en draagbare elektronische apparatuur accepteren.
1. Productidentificatie
Jude elektronisch | Keramische antenne | Middenfrequentie | Structuur | Maat | Dikte |
JD | Da | 1575 | S | 25 | T4 |
2. Antenna -prestaties
Parameters | Eenheid | Technische specificaties | ||||
Antennemodel | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
Dimensie | mm | 25 × 25 × 4 | 20 × 20 × 4 | 15 × 15 × 4 | ||
Dikte | mm | 9 | ||||
Middenfrequentie | MHz | 1575.42±2 | ||||
VSWR | / | ≤1,5 | ||||
-10db bandbreedte | MHz | > 10 | > 8 | > 5 | ||
Impedantie | Ohm | 50 | ||||
Winst bij Zenith | DBIC | 5DBIC op basis van 50 × 50mm grondvlak | ||||
Axiale verhouding | / | ≤3 | ||||
Polarisatie | / | Rechtshandige elliptisch gepolariseerde golf (RHCP) | ||||
3. Materialen
Nummer | Onderdelen | Specificaties |
1 | Antenne | Magnetron keramiek |
2 | Emissie -element | Zilverelektrode |
3 | Pin | Koperen pen |
4. Matagementconditie
Nummer | Parameters | Technische specificaties |
1 | Werktemperatuur | -20 ℃ ~+80 ℃ |
2 | Opslagtemperatuur | -25 ℃ ~+85 ℃ |
3 | Schoktest | Sine sweep 1g (0-P) |
10 ~ 50 ~ 10Hz elke as | ||
4 | DC -spanning | DC = 3,3 ± 0,3V |
5.ANTNA -stralingspatroon
6. Antenna -maat
Soorten | L (mm) | W (mm) | H (mm) | D (mm) | R (mm) |
JDFF1575S25Y4 | 25,0 ± 0,2 | 25,0 ± 0,2 | 4,0 ± 0,1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20,0 ± 0,2 | 20,0 ± 0,2 | 4,0 ± 0,1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15,0 ± 0,2 | 15,0 ± 0,2 | 4,0 ± 0,1 | 0.6 | 1.5 |
Weifang Jude Electronic Co., Ltd is een fabrikant van piëzo -elektrische keramische componenten , we zijn al 20 jaar bezig met deze branche, we hebben onze eigen fabriek, ervaren technisch personeel, we behalen de ISO 9001 -certificering.
We werken samen met de binnenlandse eersteklas universiteiten, richten een professionele piëzo-elektrische keramische R & D-kamer op, met al deze ondersteuning kunnen we de beste productkwaliteit en beste service bieden.
Research and Development Institute: www.xjtcyjy.com
Certificering:
Fabriek:
Verzending:
De meeste producten van onze producten door Air via Express Company , zoals DHL, UPS, TNT , EMS enz.
Transporttijd : een week kan een klantkantoor aankomen nadat we van ons hebben verzonden .
, hebben we voldoende schuim innerlijke verpakking en huidverpakking .
