Een transducer verwijst naar een apparaat dat elektrische energie en akoestische energie in elkaar omzet. De omzetter die elektrische energie omzet in akoestische energie wordt een overdraagbare transducer genoemd; De omzetter die akoestische energie omzet in elektrische energie is een ontvangende transducer. De belangrijkste prestatie-indicatoren van de transducer zijn werkfrequentie, frequentiebandbreedte, elektro-akoestische frequentie, de impedantie bij de resonantiefrequentie, directiviteit (zendbalkbreedte) en gevoeligheid. Volgens de gebruikte fysieke kenmerken en materialen kunnen transducers worden onderverdeeld in twee categorieën: magnetostrictieve transducers en elektrostrictieve transducers. De eerste gebruikt het magnetostrictieve effect van ferromagnetische materialen, vaak gemaakt van nikkel- of nikkel-ijzerlegeringen; Dit laatste maakt gebruik van de elektrostrictieve en piëzo -elektrische effecten en is vaak gemaakt van diëlektrische materialen zoals bariumtitanaat keramiek en gemalen lood titanaat keramiek.

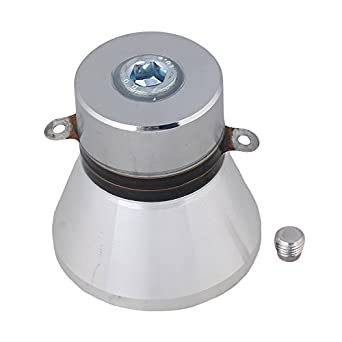

Een ultrasone transducer of ultrasone sensor is een akoestische sensor. Ultrasone transducers gebruiken piëzo -elektrisch keramiek dat resoneert bij ultrasone frequenties. Het piëzo -elektrische effect van het materiaal zet elektrische signalen om in mechanische trillingen. Soorten ultrasone transducers: ze kunnen worden verdeeld in piëzo -elektrische transducers, sandwich -transducers, cilindrische transducers, omgekeerde hoorntransducers, enz. Wanneer een spanning wordt toegepast op een piëzo -elektrische transducer, veranderen de piëzo -elektrische kristallen grootte en vorm; AC -spanning zorgt ervoor dat ze met dezelfde frequentie oscilleren en ultrasone golven genereren.
De transducer bestaat uit een behuizing, een bijpassende laag, een piëzo-elektrische keramische schijftransducer, een achterkant, een doorloopkabel en een cimbale array-ontvanger. De piëzo-elektrische keramische schijftransducer is gemaakt van PZT-5 piëzo-elektrisch materiaal gepolariseerd in de dikterichting. De cimbale array -ontvanger bestaat uit 8 tot 16 bimbale transducers, twee metalen ringen en rubberen pakkingen.
Ultrasone transducers worden veel gebruikt. Ze zijn onderverdeeld in industrieën, landbouw en transport, leven, medisch en militair volgens de industrieën waarop ze worden toegepast. Volgens de gerealiseerde functies is het verdeeld in ultrasone verwerking, ultrasone reiniging, ultrasone detectie, detectie, monitoring, telemetrie, afstandsbediening, enz.; Volgens de werkomgeving is het verdeeld in vloeistof, gas, levende organismen, enz.; Volgens zijn aard is het onderverdeeld in macht, echografie, detectie -echografie, echografie, enz.
Piëzo -elektrische keramische transducers gebruiken het piëzo -elektrische effect van het gepolariseerde piëzo -elektrische lichaam om spanningsuitgang te bereiken. Het ingangsgedeelte wordt aangedreven door een sinusoïdaal spanningssignaal, waardoor het trilt door het omgekeerde piëzo -elektrische effect. De trillingsgolf wordt mechanisch gekoppeld aan de uitgangspoort via de ingangs- en uitgangspoorten, en het uitgangsgedeelte genereert elektrische ladingen door het positieve piëzo -elektrische effect om de twee transformaties van het piëzo -elektrische lichaam te realiseren van elektrische energie -mechanische energie -elektrische energie. En verkrijg de hoogste uitgangsspanning bij de resonantiefrequentie van de piëzo -elektrische transducer.
Vergeleken met elektromagnetische transformatoren hebben piëzo-elektrische keramische transformatoren de voordelen van kleine grootte, lichtgewicht, hoge vermogensdichtheid en hoog rendement, weerstand tegen afbraak, weerstand met hoge temperatuur, geen angst voor verbranding, geen elektromagnetische interferentie en elektromagnetische ruis. Bovendien heeft de piëzo-elektrische keramische transformator een eenvoudige structuur, is gemakkelijk te produceren en is gemakkelijk te produceren, waardoor het een ideale vervangende component is voor elektromagnetische transformatoren op sommige gebieden. Piëzo -elektrische keramische transformatoren worden voornamelijk gebruikt bij schakelconverters, notebookcomputers, neonlampstuurprogramma's, enz.
De ultrasone motor gebruikt de stator als transducer. Het omgekeerde piëzo -elektrische effect van het piëzo -elektrische kristal wordt gebruikt om de motorstator te plaatsen op ultrasone frequentievibratie. Vervolgens brengt de wrijving tussen de stator en de rotor energie over om de rotor aan te drijven om te roteren. De ultrasone motor heeft een klein volume, groot koppel, hoge resolutie, eenvoudige structuur, directe aandrijving, geen remmechanisme, geen lagermechanisme, deze voordelen zijn gunstig voor de miniaturisatie van het apparaat. Ultrasone motoren worden veel gebruikt in optische instrumenten, lasers, halfgeleider micro -elektronica -processen, precisiemachines en -instrumenten, robotica, geneeskunde en biologische engineering.
Het principe van ultrasone reinigingstransducer is het gebruik van fysieke effecten zoals cavitatie, stralingsdruk en geluidsstroming wanneer ultrasone golven zich voortplanten in de reinigingsoplossing, om het vuil op de reinigingsonderdelen af te pellen en de chemische reactie tussen de reinigingsvloeistof en het vuil te bereiken, laat het doel van het reinigen van objecten. De frequentie die door de ultrasone reinigingsmachine wordt gebruikt, kan worden geselecteerd van 10 tot 500 kHz volgens de grootte en het doel van het reinigingsobject, in het algemeen 20 tot 50 kHz. Met de toename van de frequentie van de ultrasone transducer, kan Langzhiwan -oscillator, longitudinale oscillator, dikte -oscillator, enz. Wordt gebruikt. In termen van miniaturisatie zijn er radiale trillingen en buigtrillingen van een wafel vibrator. Ultrasone reiniging is in toenemende mate gebruikt in huishoudelijke apparatuur, elektronica, automotive, rubber, afdrukken, vliegtuigen, voedsel, ziekenhuis- en medische onderzoeksindustrie.

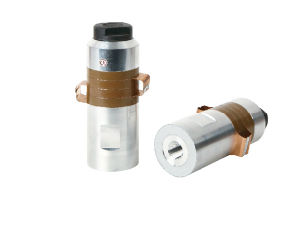

Er zijn twee soorten ultrasone lastransducers : ultrasone metaallassentransducers en ultrasone plastic lastransducers. Onder hen is ultrasone plastic lastechnologie veel gebruikt. Ultrasone lassen maakt gebruik van de ultrasone trillingen die door de transducer wordt gegenereerd en brengt de ultrasone trillingsergie door het lasgebied door het bovenste lasstuk. Vanwege de grote akoestische weerstand van de laszone (dat wil zeggen de kruising van de twee las), worden lokale hoge temperaturen gegenereerd om het plastic of het metaal te smelten en het laswerk wordt voltooid onder de werking van contactdruk. Ultrasone lassen kan gemakkelijk delen lassen die niet kunnen worden gelast door andere lasmethoden. Bovendien bespaart het ook dure schimmelkosten voor plastic producten, verkort de verwerkingstijd, verbetert het de productie -efficiëntie en is het economisch, snel en betrouwbaar.
Door het fijne schuurmiddel toe te voegen aan het ultrasone verwerkingstool aan het werkstuk onder een bepaalde statische druk, kan dezelfde vorm als het gereedschap worden verwerkt. Tijdens de verwerking moet de transducer een amplitude van 15 tot 40 micron genereren met een frequentie van 15 tot 40 kHz. Ultrasone hulpmiddelen maken het schuurmiddel op het oppervlak van het werkstuk dat onderhevig is aan een continue impact van aanzienlijke impactkracht, waardoor de ultrasone stralingslocatie wordt vernietigd, het materiaal breken en het doel van materiaalverwijdering bereiken. Ultrasone verwerking wordt voornamelijk toegepast op de verwerking van brosse en harde materialen zoals edelstenen, jade, marmer, agaat en gecementeerd carbide, evenals de verwerking van gevormde gaten en fijne diepe gaten. Bovendien kan het toevoegen van ultrasone transducer -trillingen aan gewone snijgereedschappen ook de nauwkeurigheid en efficiëntie verbeteren.
Ultrasoon gewichtsverlies is het gebruik van het cavitatie -effect en micromechanische trillingen van ultrasone transducers om overtollige vetcellen onder de menselijke opperhuid af te breken en te emulgeren en vervolgens uit te scheiden om het doel van gewichtsverlies en vorm te bereiken. Dit is een nieuwe technologie die in de jaren negentig internationaal is ontwikkeld. Ultrasone ontvangende technologie heeft in binnen- en buitenland een snelle ontwikkeling bereikt.
De ultrasone transducer wordt gebruikt om de druk van het bloedvat te ontvangen. Wanneer de ballon onder druk wordt gezet en strak tegen het bloedvat wordt geperst, kan de ultrasone transducer de druk van het bloedvat niet voelen omdat de uitgeoefende druk hoger is dan de vaatverwijderingsdruk. Wanneer de druk van het bloedvat afneemt tot een bepaalde waarde, bereikt de druk van de twee een evenwicht. Op dit moment kan de ultrasone transducer de druk van het bloedvat voelen. Deze druk is de systolische druk van het hart. Het indicatorsignaal wordt via de versterker verzonden om de bloeddrukwaarde te geven. De eliminatie van de stethoscoop op de elektronische hygmomanometer kan de arbeidsintensiteit van het medische personeel verminderen.
In giftige, radioactieve en andere harde omgevingen kunnen mensen niet dicht bij hen werken en moeten op afstand worden gecontroleerd; Televisies, elektrische fans en andere elektrische schakelaars vereisen een afstandsbediening. Deze kunnen worden uitgerust met ultrasone transducers. Door ultrasone golven van een afstand te verzenden, ontvangt de ontvangende transducer die op het gecontroleerde systeem is geïnstalleerd signalen, converteert de ultrasone signalen in elektrische signalen en maakt de schakelact.
In het moderne transport is het noodzakelijk om het verkeer en het tellen van voertuigen automatisch te controleren om de werking van de voertuigen te begrijpen. Een verkeerstoezichtstation is bijvoorbeeld uitgerust met een ultrasone transducer en zijn hulpapparatuur die kan worden gebruikt voor zowel transmissie als ontvangst. Wanneer het voertuig voorbijgaat, komt er een akoestische pulsrendement. Het aantal dagelijkse voertuigen kan worden verkregen door te tellen en te accumuleren. Installeer een transducer voor dubbele gebruik aan de achterkant van de auto om een botsing aan de achterzijde te voorkomen. Het installeren van een ontvangende piëzo -elektrische ultrasone transducer op de weg kan ook het ruiscijfer volgen.
Het wijdverbreide gebruik van ultrasone transducers maakt het leven van mensen steeds handiger, en de kwaliteit van leven wordt steeds hoger. Weifang Jude is een ultrasone transducers -fabrikant en leverancier die gespecialiseerd is in het leveren van ultrasone transducers, waardoor ultrasone reinigingstransducers, ultrasone lastransducers en ultrasone transducers levert.
